电能表接线大致分三类：单相电能表接线，三相三线电能表接线，三相四线电能表接线。以这三类接线方式为基础，又分为通过互感器接线和直接接入计量回路两种。以上接线方式仅指对电能计度(计费)测量的接线，即通常讲的强电接线或交流接线

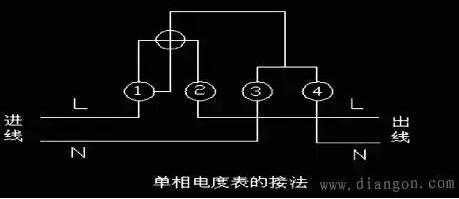

单相电能表接线图：【以10(40)A直接接入式电能表为例】

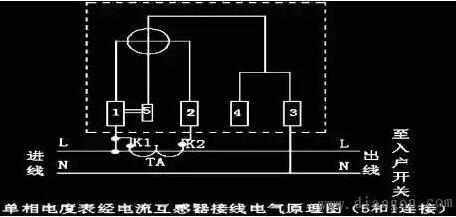

单相电能表接线图：【以互感器接入式电能表为例】

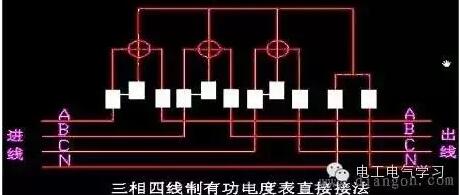

三相电能表接线图： 【以30(100)A直接接入式三相四线有功电能表为例】

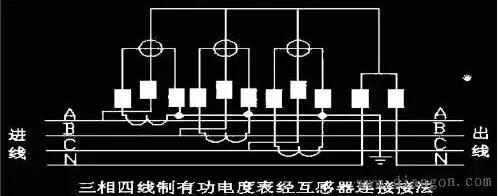

三相电能表接线图： 【以1.5(3)A互感器接入式三相四线有功电能表为例】

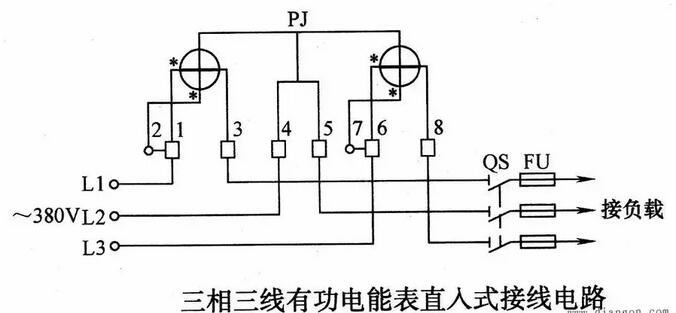

三相电能表接线图： 【以直接接入式三相三线有功电能表为例】
三相电能表接线图：【以互感器接入式三相三线电能表为例】
