三相四线电表加互感器该如何接线
小编在前面有介绍到电流互感器，电流互感器是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。电流互感器主要是用来将交流电路中的大电流转换为一定比例的小电流（我国标准为5安倍），以供测量和继电保护只之用。那么电流互感器该怎么接线呢？下面让小编给大家简单介绍一下：
我们以威胜三相四线电能表为例：

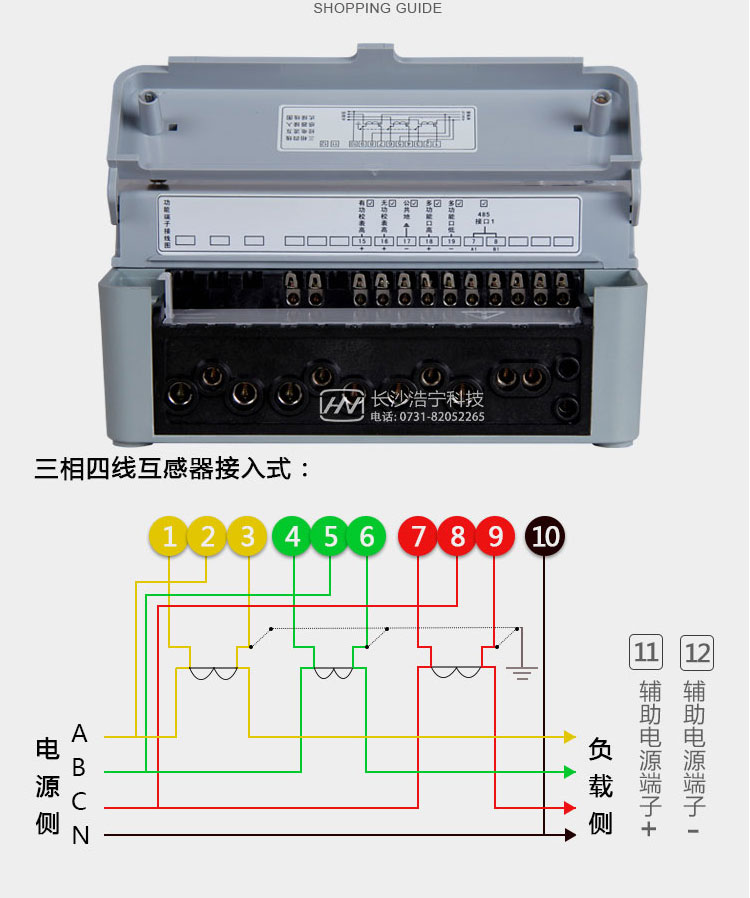

互感器和电度表的接线如下：
其中1、4、7接电流互感器二次侧S1端，即电流进线端；
3、6、9接电流互感器二次侧S2端，即电流出线端；
2、5、8分别接三相电源；
10、11是接零端。为了安全，应将电流互感器S2端连接后接地。（各电流互感器的电流测量取样必须与其电压取样保持相同。即1、2、3为一组；4、5、6为一组；7、8、9为一组；）
以上是有关互感器该怎么接线的知识，更多电表知识请关注长沙浩宁电子科技官网！
