电表分为单相电表和三相电表，三相电表又分为三相三线电表和三相四线电表，无论是在家庭还是在工厂，可以说家家户户少不了，家庭用电一般是单相电表，要是电流比较大我们会用到三相电表，工厂商铺基本上用的三相电表。
单相电表接线图
单相电表接线方法：1、3进，2、4出。
三相电表
三相电表一般运用于工厂、大型商铺、政府大楼等，它的工作原理与单相电度表完全相同，只是在结构上采用多组驱动部件和固定在转轴上的多个铝盘的方式，以实现对三相电能的测量。三相电表分为直入式和互感式的。

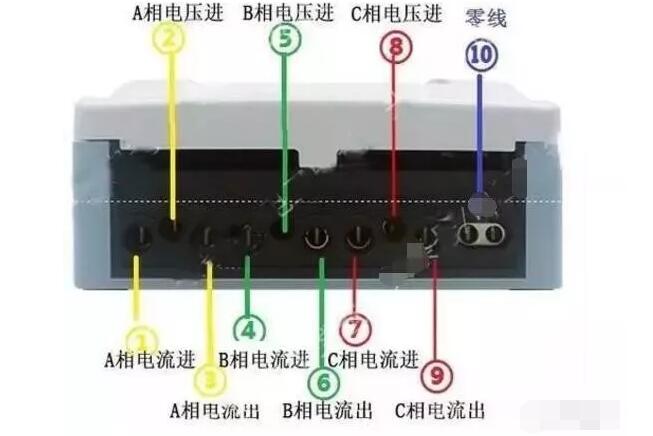

1、三相四线电表直入式接线图
直入式就是计量的电流范围在电表可以承受的范围之内就可以使用直入式三相四线电表。
1、3接线柱;4、6接线柱;7、9接线柱分别为A、B、C三相电流线圈，1、4、7接线柱接电源侧A、B、C。3、6、9接线柱接负载。2、5、8接线柱为电压线圈。10、11接线柱接零线N。

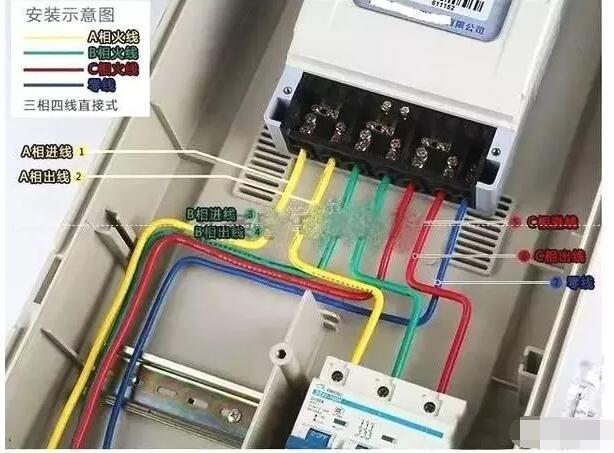

2、三相四线电表直入式接线实物图

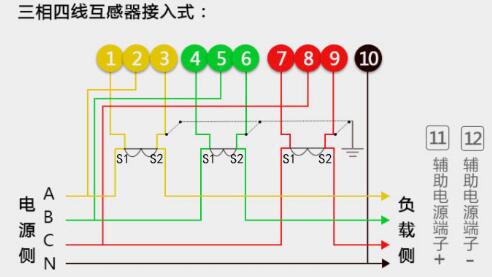

3、三相四线电表互感式接线图
当计量电流远远大于电表可以计量的电流的时候我们就需要用到互感式的三相四线电表。
其中1、4、7接电流互感器二次侧S1端，即电流进线端;
3、6、9接电流互感器二次侧S2端，即电流出线端;
2、5、8分别接三相电源;
10、11是接零端。为了安全，应将电流互感器S2端连接后接地。注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。下面是详细操作。
A黄线，电压线接入2号口，电流线经过第1个电流互感器S1接入1号口输入，S2接入3号口输出
B绿线，电压线接入5号口，电流线经过第2个电流互感器S1接入4号口输入，S2接入6号口输出
C红线，电压线接入8号口，电流线经过第3个电流互感器S1接入7号口输入，S2接入9号口输出
N黑线一般代表零线，直接接入10号口。
4、三相四线电表互感式接线实物图

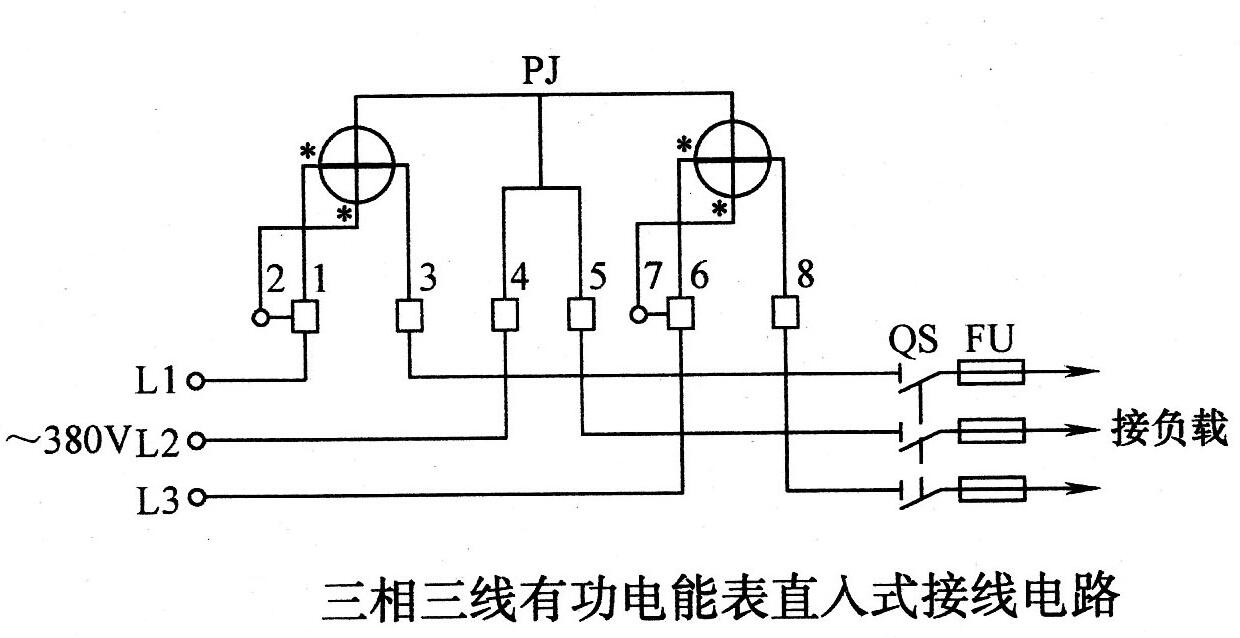

5、三相三线电表直入式接线图
L1进线接入电表1号口，1号口接入电压线，3号口接出线
L2进线接入电表4号口，5号口接出线
L3进线接入电表6号口，7号口接入电压线，8号口接出线

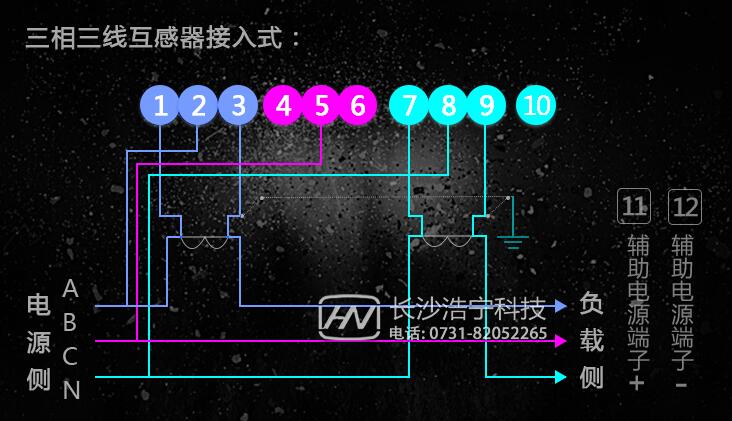

6、三相三线电表互感式接线图
A电流线经过互感器S1接入1号口，3号口经过S2输出，电压线接入2号口。
B电压线接入5号口，电流线直接接负载
C电流线经过互感器S1接入7号口，9号口经过S2输出，电压线接入8号口。
