三相四线电表普通接法

　　三相四线电表普通接法有两种，一种是100A以内的电流，无需互感器，底部是六个孔，另一种是小电流的，需要添加互感器，这种下面是9个孔，下面浩宁电表网为您具体说说三相四线电表普通接法。

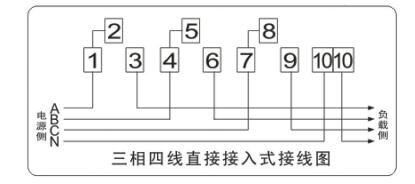

　　三相四线电表直入接法

　　1、3接线柱;4、6接线柱;7、9接线柱分别为A、B、C三相电流线圈，1、4、7接线柱接电源侧A、B、C。3、6、9接线柱接负载。2、5、8接线柱为电压线圈。10、11接线柱接零线N。

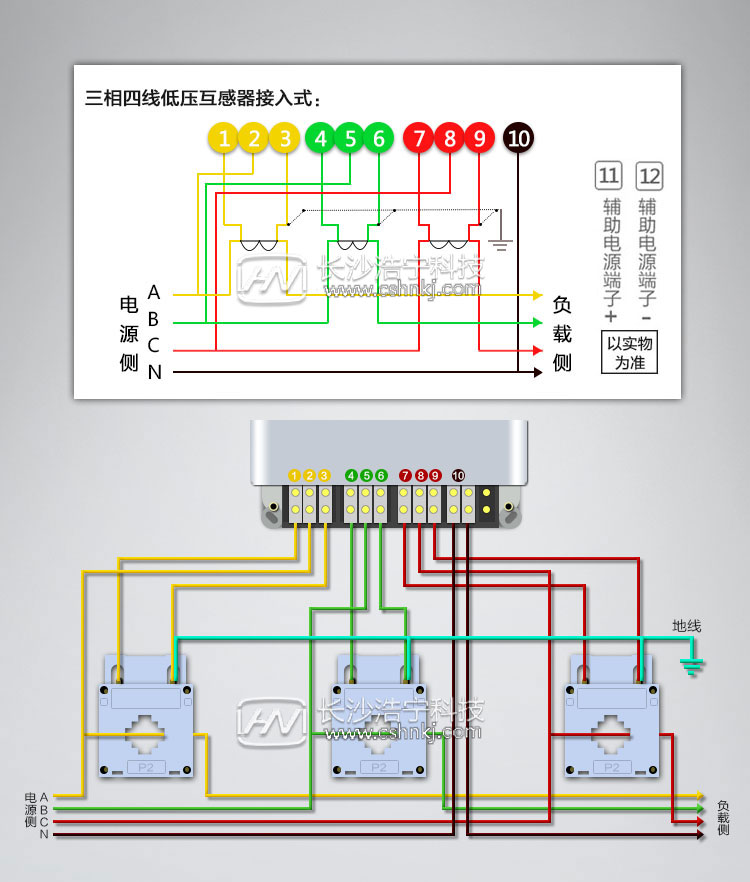

　　三相四线电表互感式接法

　　A黄线，电压线接入2号口，电流线经过第1个电流互感器S1接入1号口输入，S2接入3号口输出

　　B绿线，电压线接入5号口，电流线经过第2个电流互感器S1接入4号口输入，S2接入6号口输出

　　C红线，电压线接入8号口，电流线经过第3个电流互感器S1接入7号口输入，S2接入9号口输出

　　N黑线一般代表零线，直接接入10号口。
