深圳科陆DDZY719-Z单相费控智能电表(载波)

2018-04-17 10:48

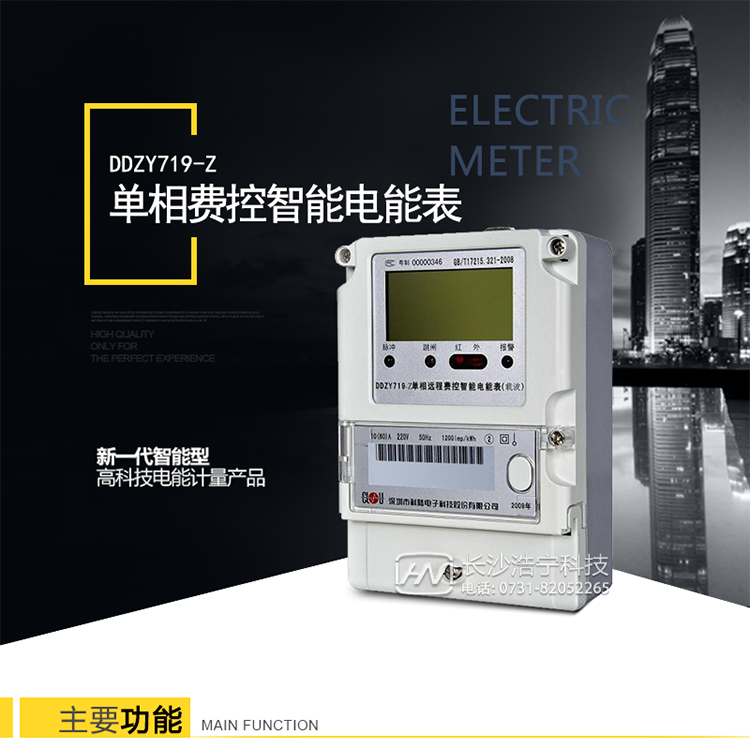

深圳科陆DDZY719-Z单相费控智能电表(载波)

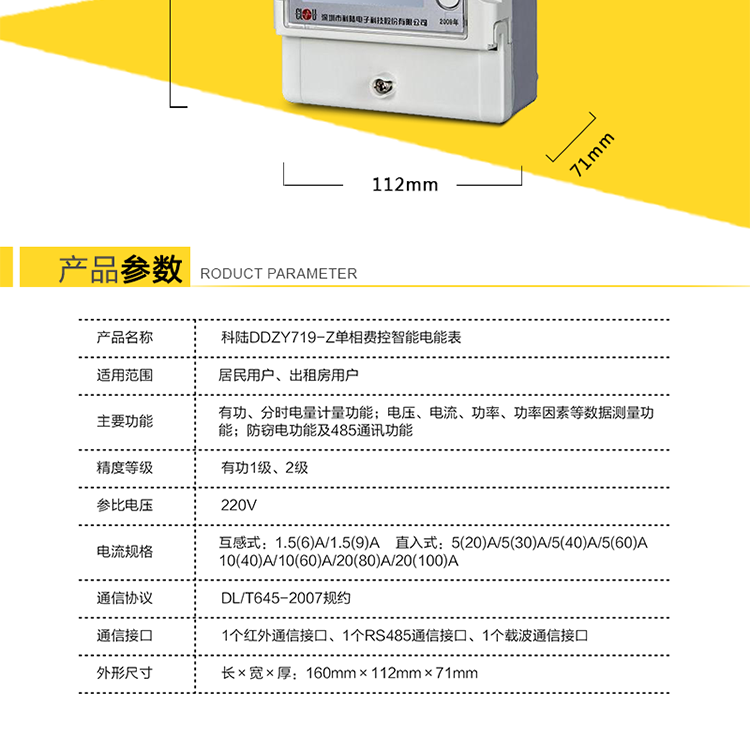

产品型号：DDZY719-Z
接线制式：单相: 精度等级：1级
电流规格：1.5(6)A,5(20)A,10(40)A,10(60)A,20(80)A: 电压规格：单相220V
主要功能：有功,功率因素,有功功率,电压,电流,载波,费控

DDZY719-Z单相远程费控智能电能表(载波)是深圳市科陆电子科技股份有限公司研制生产的新一代智能型高科技电能计量产品。
它集计量、费控、监控、报警、显示、冻结、RS485通讯、红外通讯、载波通讯功能于一身，实现单个居民用户的用电计量和用电信息采集存储。

基本功能
　　1、电能计量
　　a)具有正、反向有功电能计量功能，能存储其数据，并可以据此设置组合有功。
　　b)具有分时计量功能，有功电能量按相应的时段分别累计、存储总、尖、峰、平、谷电能量。
　　c)能存储上12个月的总电能和各费率电能量;数据存储分界时刻为月末24时，或在每月1号至28号内的整点时刻。
　　2、远程费控
　　远程费控电能表，本地主要实现计量功能，没有本地计费功能，电能表只是一个计量器具和控制的执行机构;计费功能主要由远程主站/售电系统完成，电能表接收远程售电系统下发的拉闸、允许合闸、ESAM数据回抄指令，数据交互过程需通过严格的密码验证及安全认证, 遵行DL/T645-2007及其备案文件。当用户欠费时由远程主站/售电系统发送拉闸命令，使用户断电，当用户充值后，远程主站/售电系统再发送允许合闸命令，允许用户合闸。
　　3、测量及监测
　　可测量电压、电流(包括零线电流)、有功功率、功率因数等。测量误差(引用误差)不超过±1%。

4、事件记录
　　a)永久记录电表清零事件的发生时刻及清零时的电能量数据。
　　b)记录编程总次数，最近10次编程的时刻、操作者代码、编程项的数据标识。
　　c)记录校时总次数(不包含广播校时)，最近10次校时的时刻、操作者代码。
　　d)记录掉电的总次数，最近10次掉电发生及结束的时刻。
　　e)记录最近10次远程控制拉闸和最近10次远程控制合闸事件，记录拉、合闸事件发生时刻和电能量等数据。
　　f)记录开表盖总次数，最近10次开表盖事件的发生、结束时刻。
　　5、费率、时段
　　a)具有日历、计时和闰年自动切换功能。内部时钟端子输出频率为1Hz。
　　b)具有两套时区表、两套费率时段表，可在约定的时刻自动切换;至少支持8个时段、4个费率;可以配置公共假日及周休日。

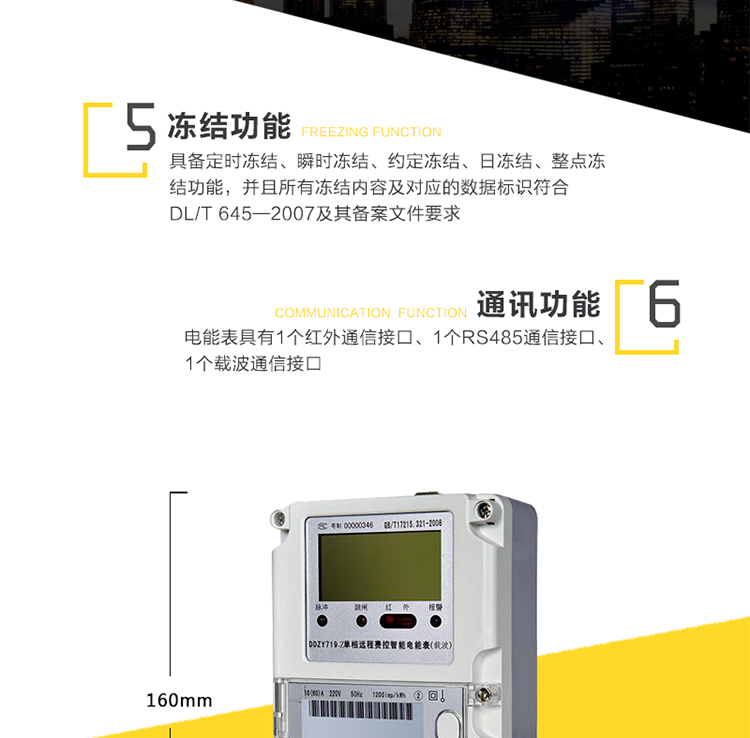

　　6、冻结功能
　　具备定时冻结、瞬时冻结、约定冻结、日冻结、整点冻结功能，并且所有冻结内容及对应的数据标识符合DL/T 645—2007及其备案文件要求。
　　7、通讯
　　a)电能表具有1个红外通信接口、1个RS485通信接口、1个载波通信接口。RS485接口的缺省波特率为2400bps;红外通信接口的缺省波特率为1200bps。
　　b)采用外置即插即用型载波通信模块，载波通信接口有失效保护电路，即在未接入、接入或更换通信模块时，不会对电能表自身的性能、运行参数以及正常计量造成影响。
　　c)电能表通信协议符合DL/T645-2007及其备案文件要求。

8、指示灯、脉冲信号输出
　　a)电表面板上装有3个LED指示灯：有功功率脉冲、跳闸指示、报警指示。
　　b)电表辅助端子配有有功校表脉冲信号、多功能测试信号。
　　9、负荷开关
　　a)负荷开关可采用内置或外置方式。
　　b)采用内置负荷开关时，开关操作时电表具有消弧措施，其出口回路有防误动作和便于现场测试的安全措施。
　　c)采用外置负荷开关时，电能表设计有一组开关信号。正常工作时，输出的开关信号维持负荷开关合闸，允许用户用电;当满足控制条件时，输出的开关信号驱动外置负荷开关动作，中断供电。
