深圳科陆DDZY719C-Z单相本地费控智能电能表(CPU卡)

2019-12-23 14:38

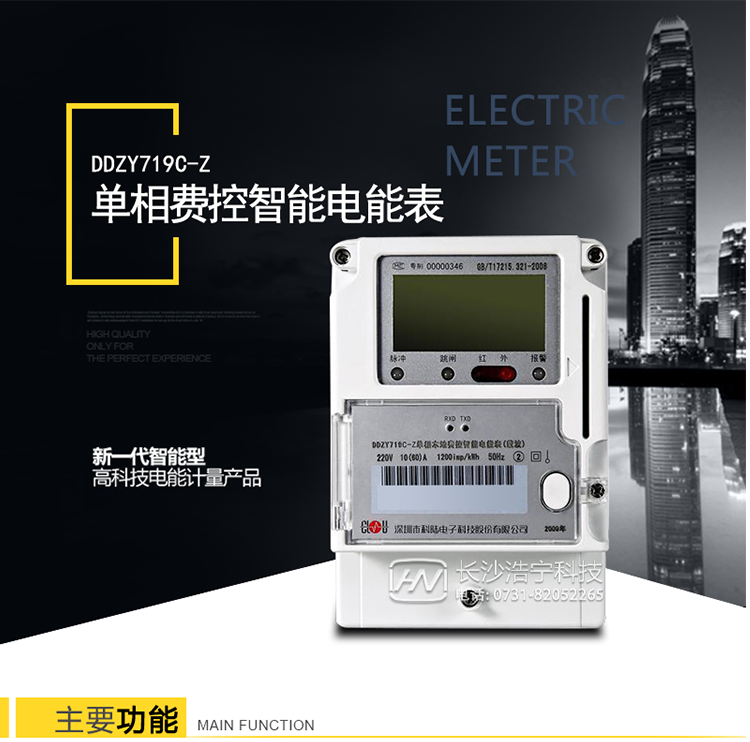

深圳科陆DDZY719C-Z单相本地费控智能电能表(CPU卡)

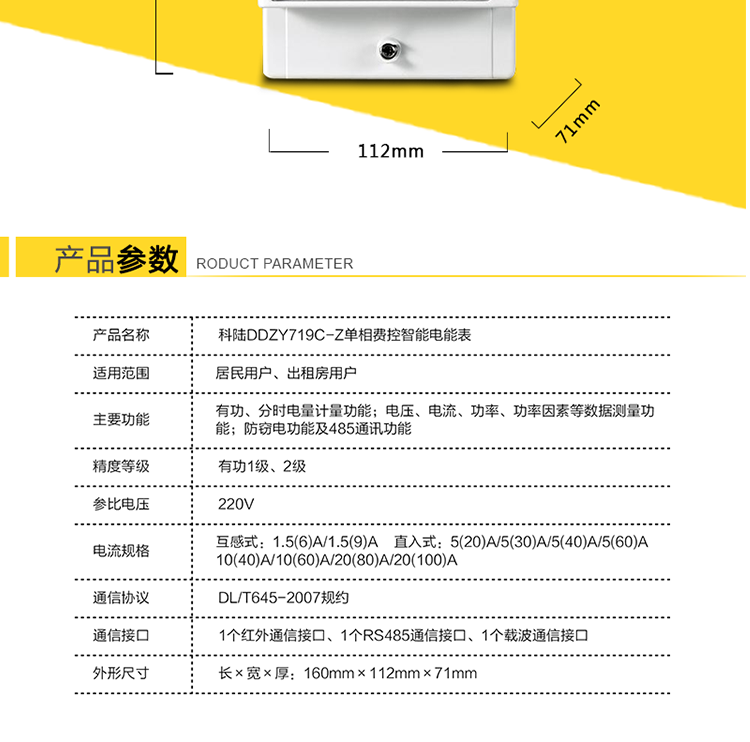

产品型号：DDZY719C-Z
接线制式：单相: 精度等级：1级
电流规格：1.5(6)A,10(40)A,10(60)A,5(6)A,,20(80)A,15(60)A,: 电压规格：单相220V
主要功能：有功,功率因素,有功功率,无功功能,四象限无功,电压,电流,事件报警,载波,费控,需量

DDZY719C-Z单相本地费控智能电能表(载波)是新一代智能型高科技电能计量产品。
它以MCU+计量芯片技术为基础，采用当今最新集成电路技术，根据电能表有关国际(IEC)标准和我国电力标准DL/T645-2007《多功能电能表通信协议》、GB/T 17215.321-2008《交流电测量设备特殊要求-第21部分静止式有功电能表(1级和2级)》、Q/GDW 364-2009《单相智能电能表技术规范》、Q/GDW 354-2009《智能电能表功能规范》、 Q/GDW 355-2009《单相智能电能表型式规范》、Q/GDW 365-2009《智能电能表信息交换安全认证技术规范》等设计制造。
它集计量、费控、监控、报警、显示、冻结、RS485通讯、红外通讯、载波通讯功能于一身，实现单个居民用户的用电计量和用电信息采集存储。

基本功能
　　1、电能计量
　　a)具有正、反向有功电能计量功能，能存储其数据，并可以据此设置组合有功。
　　b)具有分时计量功能，有功电能量按相应的时段分别累计、存储总、尖、峰、平、谷电能量。
　　c)能存储上12个月的总电能和各费率电能量;数据存储分界时刻为月末24时，或在每月1号至28号内的整点时刻。
　　2、本地费控
　　本地费控电能表支持CPU卡、射频卡等固态介质进行充值及参数设置，同时也支持通过虚拟介质远程实现充值、参数设置及控制功能，即本地费控电能表具有本地付费与远程付费两种付费方式，其费控功能都是在智能电能表内部实现。
　　3、测量及监测
　　可测量电压、电流(包括零线电流)、有功功率、功率因数等。测量误差(引用误差)不超过±1%。

事件记录
　　a)永久记录电表清零事件的发生时刻及清零时的电能量数据。
　　b)记录编程总次数，最近10次编程的时刻、操作者代码、编程项的数据标识。
　　c)记录校时总次数(不包含广播校时)，最近10次校时的时刻、操作者代码。
　　d)记录掉电的总次数，最近10次掉电发生及结束的时刻。
　　e)记录最近10次远程控制拉闸和最近10次远程控制合闸事件，记录拉、合闸事件发生时刻和电能量等数据。
　　f)记录开表盖总次数，最近10次开表盖事件的发生、结束时刻。
　　5、费率、时段及电价方案
　　a)具有日历、计时和闰年自动切换功能。内部时钟端子输出频率为1Hz。
　　b)具有两套时区表、两套费率时段表，可在约定的时刻自动切换;至少支持8个时段、4个费率;可以配置公共假日及周休日。
　　c)具有两套费率电价、两套阶梯电价，可在约定的时刻自动切换。
　　6、冻结功能
　　具备定时冻结、瞬时冻结、约定冻结、日冻结、整点冻结功能，并且所有冻结内容及对应的数据标识符合DL/T 645—2007及其备案文件要求。
　　7、通讯
　　a)电能表具有1个红外通信接口、1个RS485通信接口、1个载波通信接口。RS485接口的缺省波特率为2400bps;红外通信接口的缺省波特率为1200bps。
　　b)采用外置即插即用型载波通信模块，载波通信接口有失效保护电路，即在未接入、接入或更换通信模块时，不会对电能表自身的性能、运行参数以及正常计量造成影响。
　　c)电能表通信协议符合DL/T645-2007及其备案文件要求。

指示灯、脉冲信号输出
　　a)电表面板上装有3个LED指示灯：有功功率脉冲、跳闸指示、报警指示。
　　b)电表辅助端子配有有功校表脉冲信号、多功能测试信号。
　　9、负荷开关
　　a)负荷开关可采用内置或外置方式。
　　b)采用内置负荷开关时，开关操作时电表具有消弧措施，其出口回路有防误动作和便于现场测试的安全措施。
　　c)采用外置负荷开关时，电能表设计有一组开关信号。正常工作时，输出的开关信号维持负荷开关合闸，允许用户用电;当满足控制条件时，输出的开关信号驱动外置负荷开关动作，中断供电。
