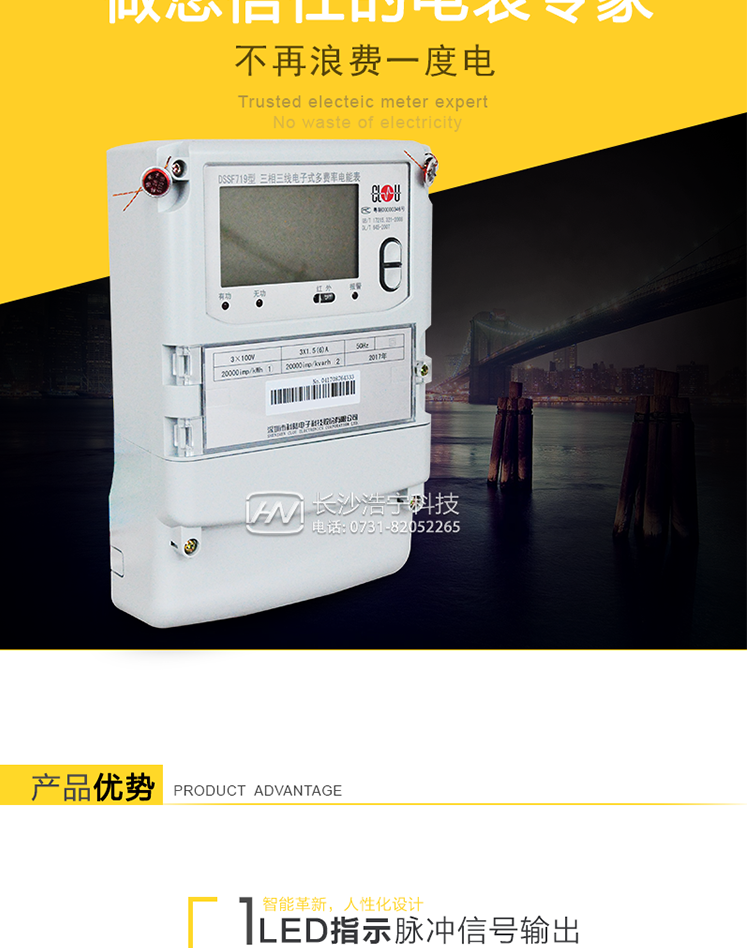

深圳科陆DSSF719三相电子式多费率电能表

2018-04-17 10:19

深圳科陆DSSF719三相电子式多费率电能表
产品型号：DSSF719

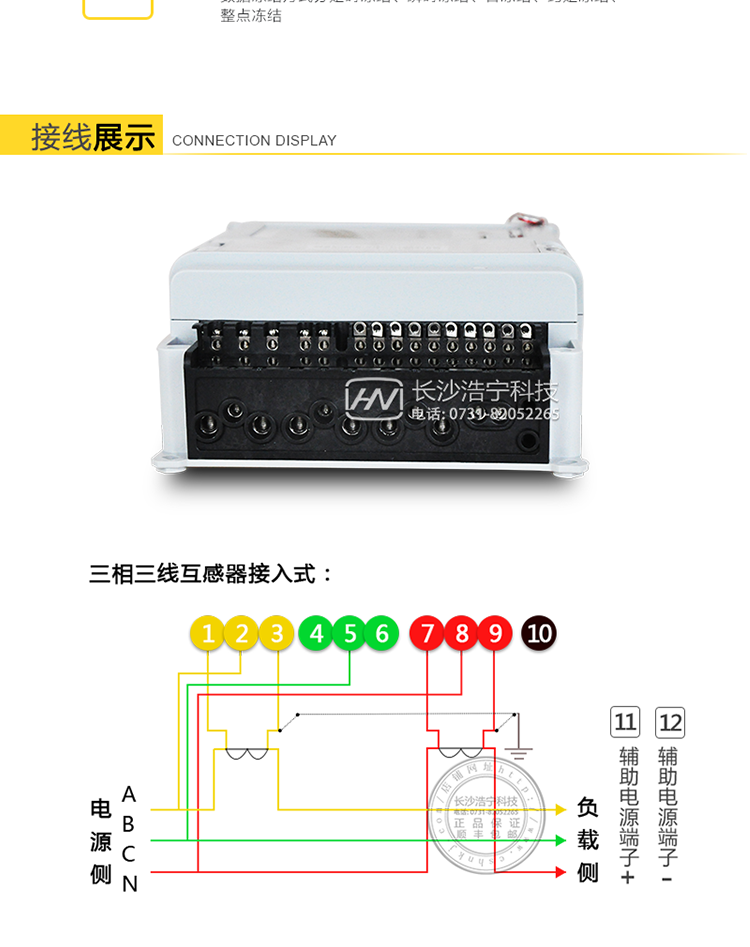

接线制式：三相三线制
精度等级：1级,0.5S级
电流规格：1.5(6)A,10(40)A,10(60)A,5(6)A,0.3(1.2)A,20(80)A,15(60)A,30(100)A,1(2)A
电压规格：3X100V
主要功能：有功,功率因素,有功功率,无功功能,四象限无功,电压,电流,需量
基本功能 2.1电能计量 具有正向有功、反向有功、四象限无功电能计量功能，并可以据此设置组合有功和组合无功电能。 四象限无功电能除能分别记录、显示外，还可通过软件编程，实现组合无功1和组合无功2电能的计算、记录、显示。 具有分时计量功能，即可按相应的时段分别累计并存储总、尖、峰、平、谷有功电能和无功电能。 具有计量分相有无功电能量功能。 能存储12个结算日电量数据，结算时间可设定为每月中任何一天的整点时刻。 2.2需量测量 测量双向需量、分时段需量及其出现的日期和时间，并存储带时标的数据。 需量值可以手动按键清零或抄表器清零，需量清零有编程开关、密码限制。 需量测量采用滑差方式，需量周期和滑差时间可设置。 当发生电压线路上电、时段转换、清零、时钟调整等情况时，电能表从当前时刻开始，按照需量周期进行需量测量，当个需量周期完成后，按滑差间隔开始需量测量。在一个不完整的需量周期内，不做需量的记录。 能存储12个结算日的需量数据。 2.3时钟、时段及费率功能 采用具有温度补偿功能的内置硬件时钟电路，具有日历、计时和闰年自动切换功能。内部时钟端子输出频率为1Hz。 具有2套时区表，可配置2套时区表切换时间； 具有2套日时段表，可配置2套日时段表切换时间； 可以配置公共假日时段。 可以配置周休日和周休日选择的日时段表号。 2.4测量及监测 可测量电压、电流、有功功率、无功功率、视在功率、功率因数、相角、电网频率、电池电压等。 提供越限监测功能，可对线（相）电压、电流、功率因数等参数设置阀值并进行监测，当某参数超出或低于设定的限值时，以事件方式进行记录。 2.5事件记录 记录电表失压、欠压、过压、断相、全失压、电压逆相序、电流逆相序、电压不平衡、电流不平衡、失流、过流、断流、潮流反向、过载、掉电、需量超限、总功率因数超限等事件，记录参数编程、电表清零、需量清零、事件清零、校时、时区时段参数配置、开表盖、开端钮盒、跳闸、合闸等事件。 事件记录内容符合电力行业标准《DL/T 645-2007》协议及其备案文件。 2.6负荷曲线 负荷记录内容可以从“电压、电流、频率”、“有、无功功率”、“功率因数”、“有、无功总电能”、“四象限无功总电能”、“当前需量”六类数据项中任意组合选择。 负荷记录间隔时间可设置，每类负荷间隔时间可以相同，也可以不同。 记录数据带有时标。 负荷记录存储空间保证在记录“有、无功总电能”、“四象限无功总电能”，时间间隔为1分钟的情况下可记录不少于40天的数据容量。2.7数据冻结 数据冻结方式分定时冻结、瞬时冻结、日冻结、约定冻结、整点冻结。 每种方式冻结均可通过相应的冻结数据模式字选择数据类型进行冻结，可选择正向有功电能、反向有功电能、组合无功1电能、组合无功2电能、四象限无功电能、正向有功需量及时间、反向有功需量及时间、变量等。 定时冻结：配置定时冻结时刻，以月或日或小时为周期进行冻结，可保存***近60次的冻结数据。 瞬时冻结：在非正常情况下，下发瞬时冻结命令进行瞬时冻结，可保存***近3次的冻结数据。 日冻结：配置日冻结时刻，可保存***近2个月的冻结数据。 约定冻结：在两套时区表切换、两套日时段表切换、或电力公司认为有特殊需要时，冻结转换时刻的电能量以及其他重要数据。可保存***近2次切换的冻结数据。 整点冻结：配置整点冻结起始时间、冻结间隔时间，可保存***近254次冻结数据。 2.8电压统计 记录三相电压及分相电压的电压及出现时间、***低电压及出现时间，统计电压监测时间、超上限时间、超下限时间、电压合格率、电压超限率等。 可连续记录统计***近12个结算日的电压合格率统计数据。 2.9谐波分析 可测量三相电压、三相电流波形失真度及32次以内谐波含量。 2.10通讯 电能表具有1个红外通信接口、1个RS485通信接口。红外通信、RS485通信接口在物理层相互独立，一种通信信道的损坏不影响另一信道。另外，对通信接口和电能表内部电路实行电气隔离，有失效保护电路。 通信波特率可设置，标准速率为1200bps、2400bps、4800bps、9600bps；RS485接口缺省波特率为2400bps；调制式红外通信接口的缺省波特率为1200bps。 红外通讯口、RS485接口的通信协议采用DL/T 645—2007 《多功能电能表通信协议》及其备案文件和《南网多功能电能表通讯扩展协议》。 2.11停电抄表 停电后,可以通过按键唤醒电表抄表，也可以通过红外通讯口唤醒电表，以便用抄表器抄表。电能表被唤醒后如没有按键操作，自动循环显示一遍后关闭液晶显示，若有按键操作，则按键操作30秒后关闭液晶显示。 2.12 LED指示、脉冲信号输出 电表面板上装有4个LED指示灯：有功功率脉冲、无功功率脉冲、跳闸 、报警指示。功率脉冲常数与电表规格有关，具体数值见电表铭牌。 电表辅助端子配有有功校表脉冲信号、无功校表脉冲信号、多功能测试信号、报警信号、跳闸信号。 2.13多功能测试接口 电能表辅助端子的多功能测试接口可输出日计时误差检测信号、时段投切信号、需量周期信号；三个输出信号使用同一输出接口，并可通过编程设置进行切换；电能表断电后再次上电，多功能测试接口输出信号默认为日计时误差检测信号。 2.14电表休眠 当外部电源断电后，电表由内部电池供电，保持不间断工作，同时电表为降低电池功耗，自动转入休眠状态；当外部电源恢复供电时，电表退出休眠方式。休眠方式下，可通过红外或按键唤醒。红外唤醒功能在三天内只能唤醒三次。 2.15报警输出接口 具有报警输出接点。 2.16负荷开关 电能表可输出电脉冲或电平开关信号，控制外部报警装置或负荷开关。 负荷开关可采用内置或外置方式。 采用内置负荷开关操作时，电表具有消弧措施，其出口回路有防误动作和便于现场测试的安全措施。 采用外置负荷开关时，电能表设计有一组开关信号。正常工作时，输出的开关信号维持负荷开关合闸，允许用户用电；当满足控制条件时，输出的开关信号驱动外置负荷开关动作，中断供电。 2.17电源供电方式 电能表电源由线路供电；电能表具备带隔离的多路输出电源，分别提供给表内部测量与数据处理单元、通信单元使用。对于三相四线电能表，当电能表三相电压中有任两相断相后，电能表能正常工作；对于三相三线电能表，当电能表三相电压中有任一相断相后，电能表能正常工作。
