恒通国测DD21-S GX3型电子式单相电能表

2018-04-16 10:22

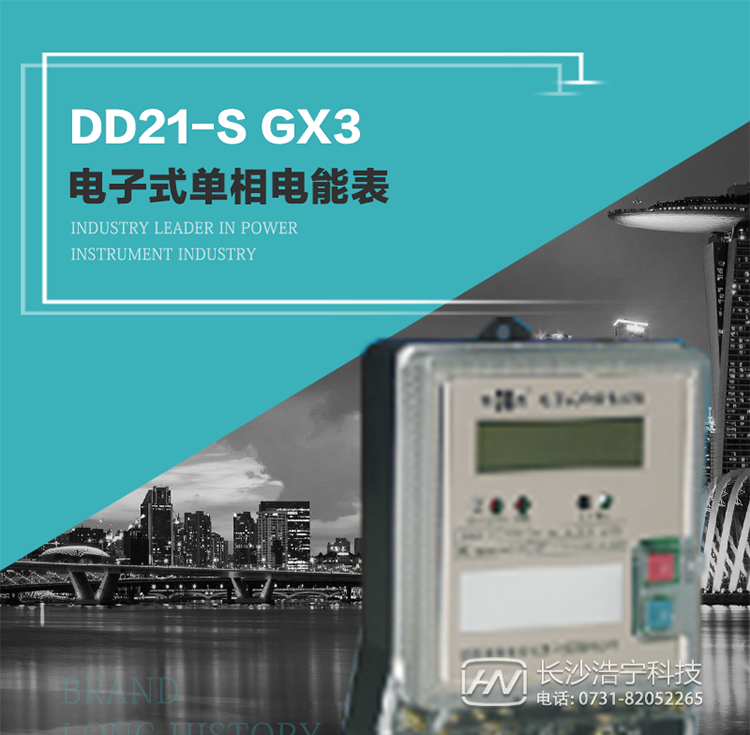

恒通国测DD21-S GX3型电子式单相电能表

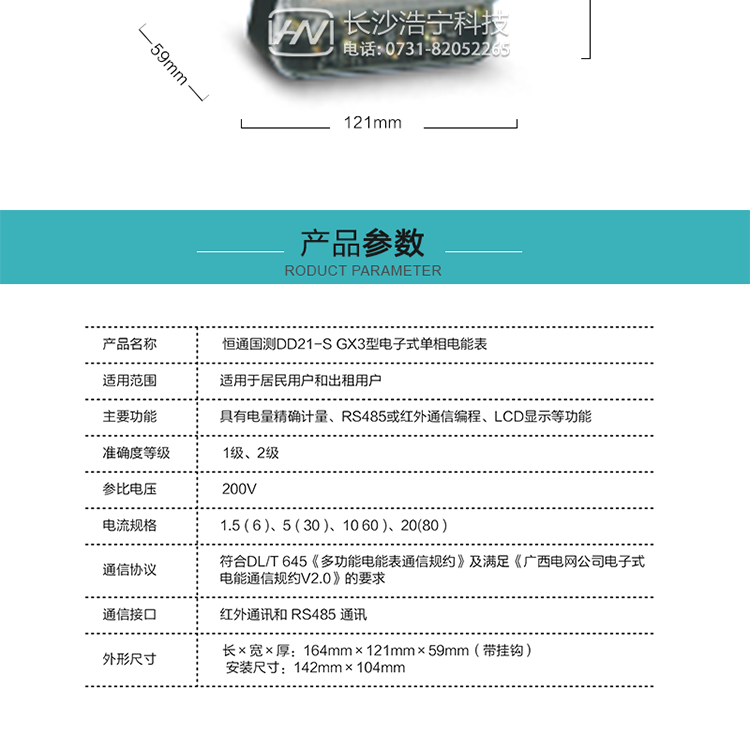

产品型号：DD21-S GX3
接线制式：单相
精度等级：1级
电流规格：1.5(6)A,10(60)A,20(80)A,5(30)A,
电压规格：单相220V
主要功能：有功,功率因素,有功功率,电压,电流

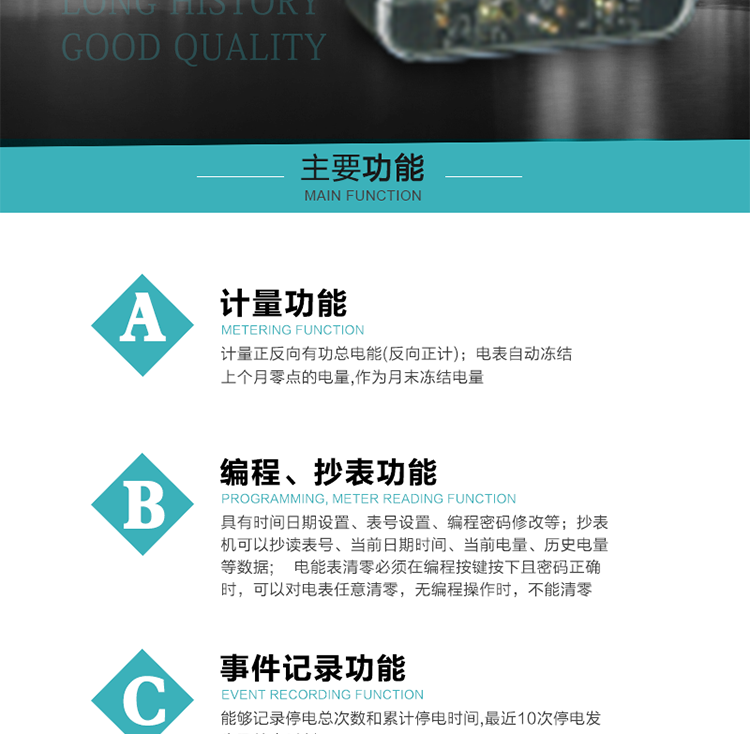

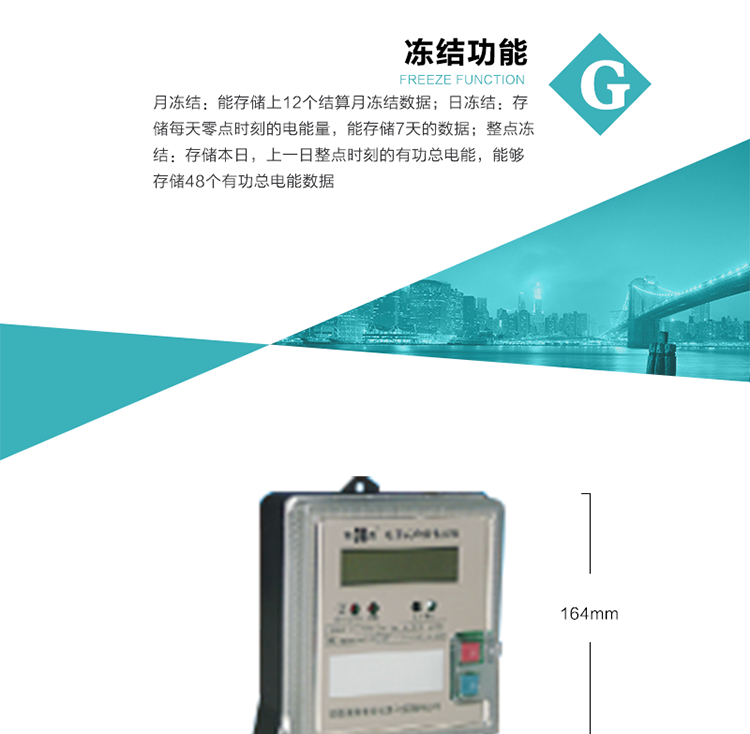

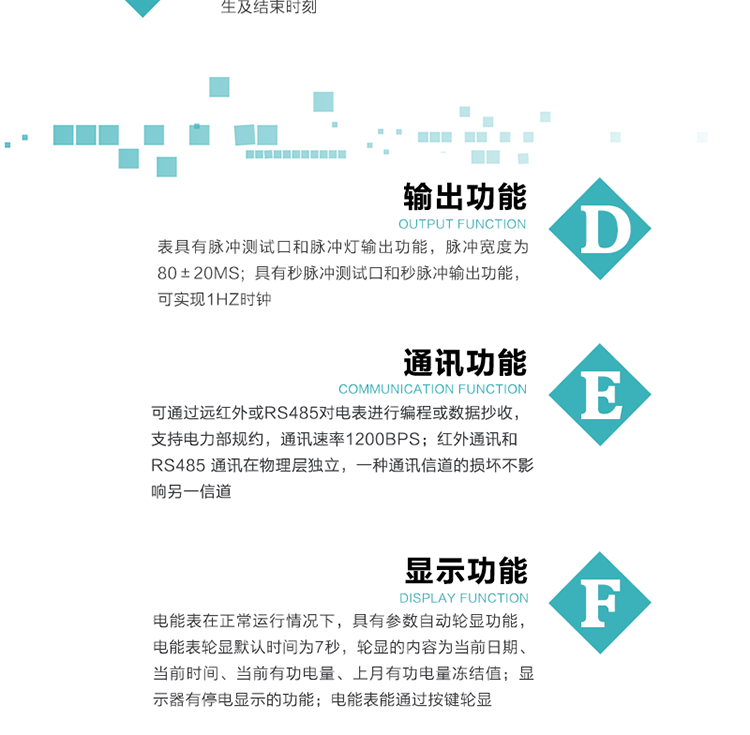

恒通国测DD21-S GX3型电子式单相电能表 DD21-S GX3型电子式单相电能表具有电量精确计量、RS485或红外通信编程、LCD显示等功能。 该表有编程密码,可保护电表内部数据,并具有电能测试脉冲输出功能。 具有测量精度高、稳定性好、过载能力强、等显著优点。 其性能指标符合GB/T 17215.321《交流电测量设备 特殊要求 第21部分：静止式有功电能表（1级和2级）》和GB/T 17442《1级和2级直接接入静止式交流有功电度表验收检验》中对单相电子式电能表的各项技术要求，通讯规约符合DL/T 645《多功能电能表通信规约》及满足《广西电网公司电子式电能通信规约V2.0》的要求。 功能特点 计量功能 a.计量正反向有功总电能(反向正计)； b.历史电量:电表自动冻结上个月零点的电量,作为月末冻结电量（GX3）。   时钟管理功能 a.具有时钟日历计时功能，闰年自动切换； b.具有校时功能。 通讯功能 a.可通过远红外或RS485对电表进行编程或数据抄收，支持电力部规约，通讯速率1200bps； b.红外通讯和 RS485 通讯在物理层独立，一种通讯信道的损坏不影响另一信道； c.红外通信接口：通信距离≥5m，通信角度≥±15°； d.RS485通信接口。   编程、抄表功能 a.编程内容:时间日期设置、表号设置、编程密码修改等； b.编程检查； c.抄表功能：抄表机可以抄读表号、当前日期时间、当前电量、历史电量等数据； d.清零功能：电能表清零必须在编程按键按下且密码正确时，可以对电表任意清零，无编程操作时，不能清零（GX3）。    输出功能 a.表具有脉冲测试口和脉冲灯输出功能，脉冲宽度为80±20ms； b.具有秒脉冲测试口和秒脉冲输出功能，可实现1Hz时钟（GX3）。 显示功能(GX3) a.电能表在正常运行情况下，具有参数自动轮显功能，电能表轮显默认时间为7秒，轮显的内容为当前日期、当前时间、当前有功电量、上月有功电量冻结值； b.显示器有停电显示的功能，电能表停电后能通过按键显示，显示内容为当前日期、当前时间、表号、当前有功电量、上月有功电量冻结值、上上月有功电量冻结值，20秒后，自动关闭液晶显示，并可通过按键唤醒，唤醒后无操作20秒显示自动关闭； c.电能表能通过按键轮显，并带背光显示，当前轮显项目为当前日期、当前时间、表号、当前有功电量、上月有功电量冻结值、上上月有功电量冻结值。   事件记录功能(GX3) 能够记录停电总次数和累计停电时间,最近10次停电发生及结束时刻。    冻结功能(GX3) a.月冻结：能存储上12个结算月冻结数据； b.日冻结：存储每天零点时刻的电能量，能存储7天的数据； c.整点冻结：存储本日，上一日整点时刻的有功总电能，能够存储48个有功总电能数据。 指示灯功能 a.脉冲信号灯：有电能脉冲时闪烁； b.报警信号灯：电池欠压，红色发光二极管常亮(GX3)。 技术指标 a.电气参数：工作电压 :0.7 Un≤U≤1.2 Un 电压线路功耗 :≤0.8W和5VA 备份电池电压 :3.6VDC 电池停电电流 :≤30μA 时钟参数：时钟准确度 :0.5S/d（23℃） 电池容量 :≥1.0Ah b.气候条件：正常工作温度范围 :-25℃～+55℃ 极限工作温度范围 :-40℃~+70℃ 贮存和运输温度范围 :-40℃～+70℃ 贮存和工作湿度范围 :≤75% c.技术参数：计量范围 :0～99999.9 kWh 显 示 :LCD 通讯波特率 :RS485口:1200bps；红外:1200bp d.机械参数：GX3：外型尺寸：164mm×121mm×59mm（带挂钩） 安装尺寸：142mm×104mm 重 量： 约0.6kg
