宁波三星DJGZ33-SX4710型集中器

2018-03-16 13:52

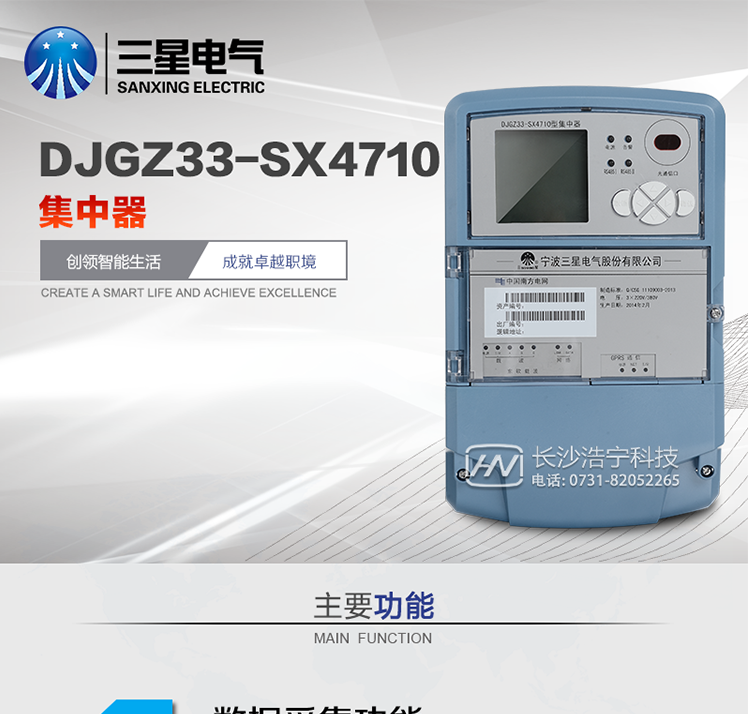

宁波三星DJGZ33-SX4710型集中器

产品型号：DJGZ33-SX4710
接线制式：三相四线制: 精度等级：1级
电流规格：1.5(6)A,10(40)A,10(60)A,5(6)A,0.3(1.2)A,20(80)A,15(60)A,30(100)A,1(2)A: 电压规格：3X220V/380V
主要功能：有功,功率因素,有功功率,电压,电流

DJGZ33-SX4710型集中器产品概述
DJGZ33-SX4710 型集中器采用先进的32位硬件平台、实时嵌入式操作系统平台为核心，以成熟的GPRS通信技术和电力载波通信技术为数据链路，采用完全模块化结构设计，融入三星电气先进的SMT工艺、及多年电力仪表设计、制造经验，是一款技术先进、性能稳定、运行可靠的嵌入式集中器类产品。
集中器主要功能为电能表数据采集、数据存储、数据处理、控制及一些数据统计功能。同时也是连接主站系统的枢纽设备。主要应用于低压电力系统数据自动化采集、电力营销系统自动抄表。

主要特点
终端具有3路 RS485接口、1路门接点开关量信号输入。具有数据存储、多种通讯方式数据远传、强大的事件记录和报警、载波集中抄表等多种功能，可广泛应用于低压配电自动化系统的监测。

主要功能

数据采集功能支持实时召测功能或根据设定的抄读间隔自动采集各电能表的实时电量、日月冻结电量
支持抄读三相多功能载波电能表失流、失压、编程状态等事件记录
级联功能集中器可设置为主或从两种工作模式之一
数据补抄、告警功能具有补抄功能，集中器对在规定的抄读间隔时间内未抄到数据的电能表向主站发送报警信息
对时功能具有主站对集中器远程校时功能和集中器对系统内电能表的广播校时功能
远程控制功能集中器支持主站命令对电表实行远程控制功能
重点用户监管功能集中器可设定6块重点用户电能表并进行重点监管，能够保存重点用户电能表最近30天整点有功正向总电量历史数据
停电数据保存电源瞬时及长时间断电时，设备具有数据保持措施，数据至少保持四个月以上
远程升级功能集中器具有远程升级应用程序（含主程序和上、下行通信规约）功能

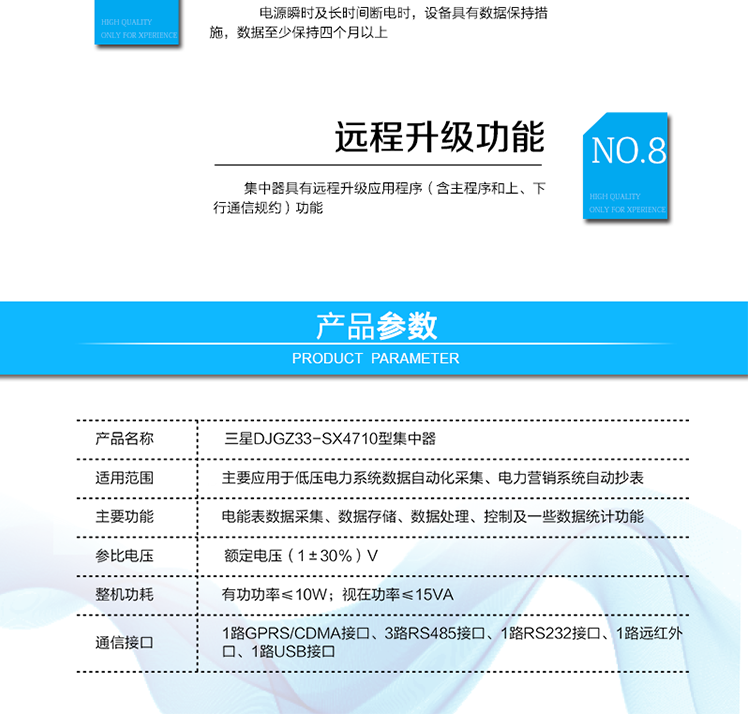

技术参数
项目主要技术指标
工作电压额定电压（1±30％）V
整机功耗有功功率≤10W；视在功率≤15VA；
工作环境正常工作温度：－25℃~＋55℃；
极限工作温度：－40℃~＋70℃；
存储和运输温度：－40℃~＋70℃；
相对湿度：小于95%；
时钟精度时钟精度：0.5s/d；
载波频率 270kHz ± 15kHz；421kHz±20kHz；120kHz±7.5kHz；76.8kHz±16kHz；
通信接口无线通讯 1路GPRS/CDMA接口，通讯速率：9600 bps～115200 bps
采集数字电表 3路RS485接口，通讯速率：300 bps～9600 bps
本地通讯维护 1路RS232接口，通讯速率：1200 bps ～115200bps；
1路远红外口，通讯速率：1200 bps ～9600bps；
1路USB接口.
备用电池时钟电池直流电压：3.6V；容量：≥1200mAh；寿命：≥15年
充电电池直流电压：4.8V；容量：≥600mAh；寿命：≥5年
集中器停电停电后数据10年内不丢失。
