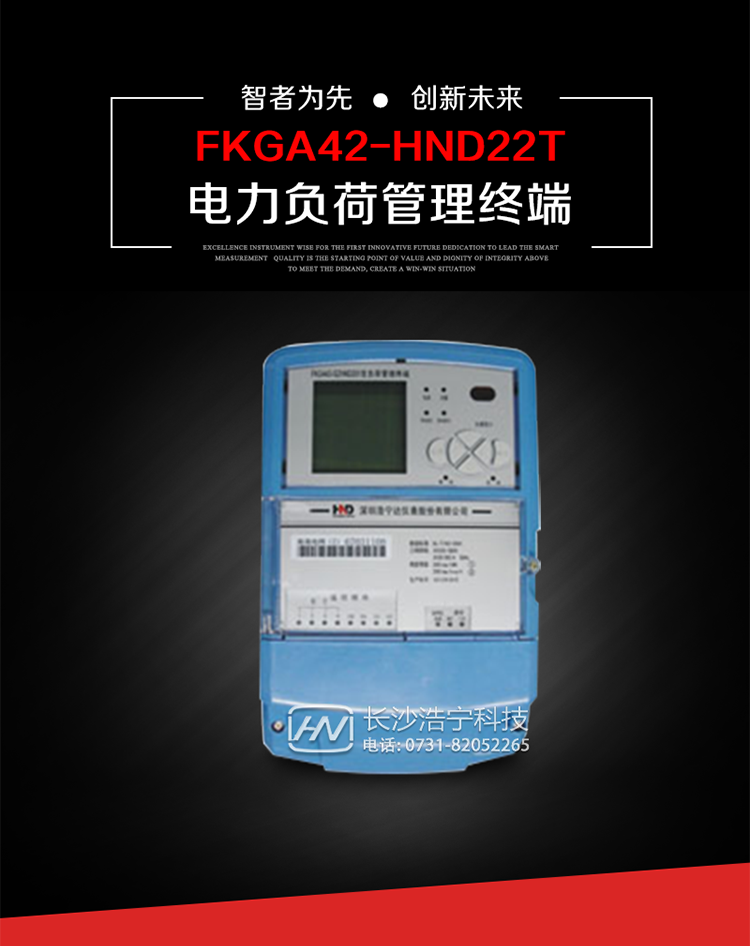

深圳浩宁达FKGA42-HND22T电力负荷管理终端

2018-03-19 16:01

深圳浩宁达FKGA42-HND22T电力负荷管理终端

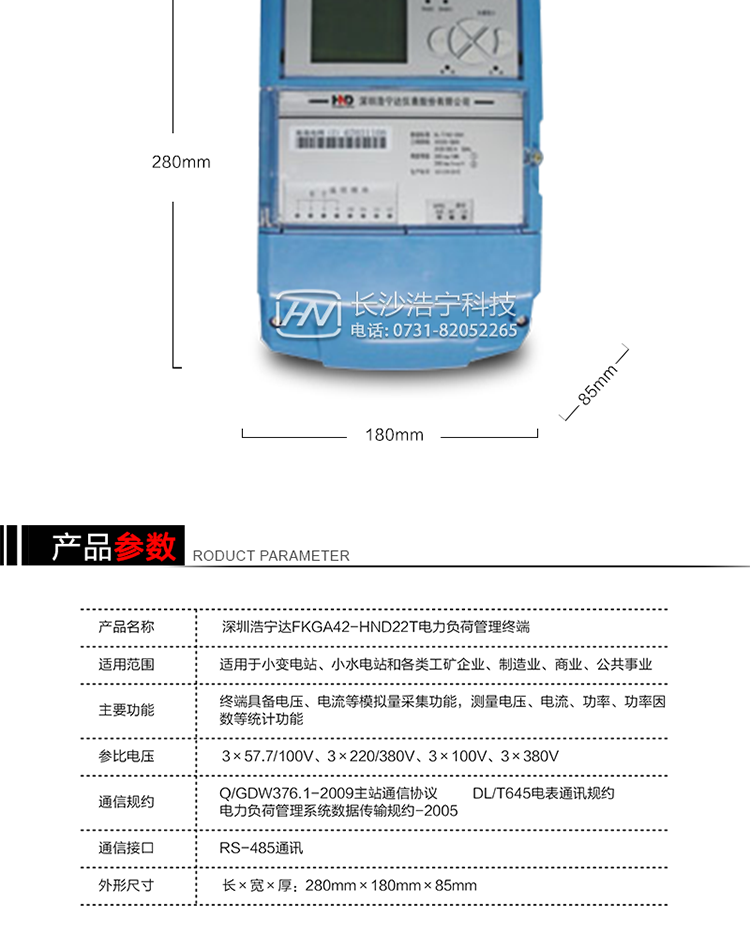

产品型号：FKGA42-HND22T
接线制式：三相四线制
精度等级：
电流规格：1.5(6)A,10(40)A,10(60)A,5(6)A,0.3(1.2)A,20(80)A,15(60)A,30(100)A,1(2)A
电压规格：3X57.7V/100V
主要功能：有功,功率因素,有功功率,无功功能,电压,电流

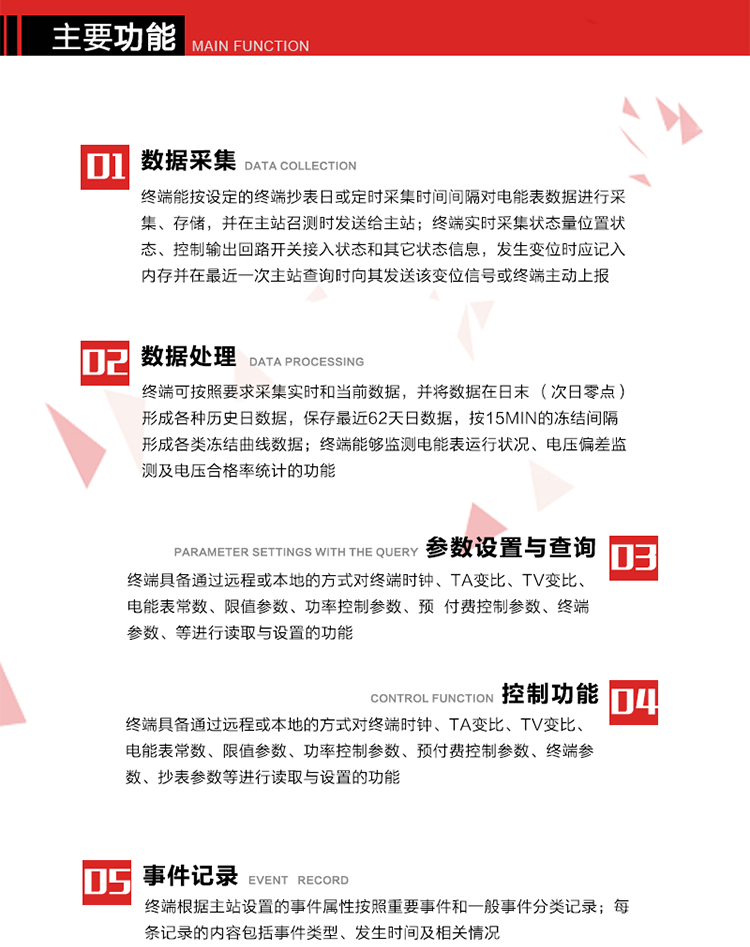

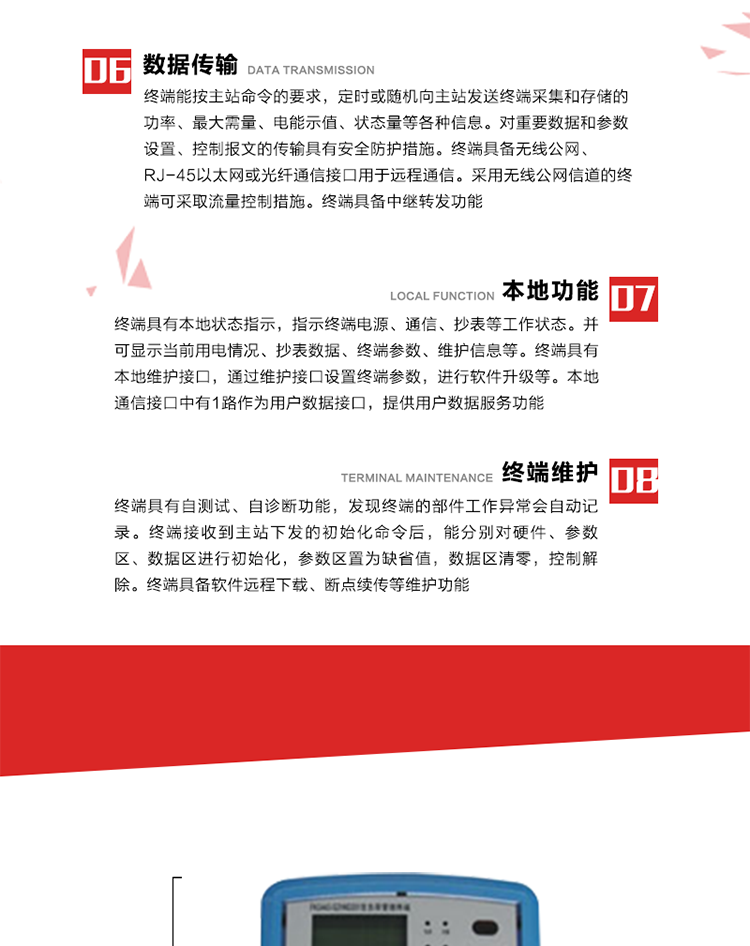

深圳浩宁达FKGA42-HND22T电力负荷管理终端主要用途 　　 负荷管理终端是对终端用户用电信息进行采集的设备，可以实现电能表数据的采集、电能计量设备工况和供电电能质量监测，以及客户用电负荷和电能量的监控，并对采集数据进行管理和双向传输。 主要功能 1、数据采集器 终端能按设定的终端抄表日或定时采集时间间隔对电能表数据进行采集、存储，并在主站召测时发送给主站，终端记录的电能表数据，应与所连接的电能表显示的相应数据一致。终端实时采集状态量位置状态、控制输出回路开关接入状态和其它状态信息，发生变位时应记入内存并在最近一次主站查询时向其发送该变位信号或终端主动上报。终端能接收电能表输出的脉冲，并根据电能表脉冲常数Kp（imp/kWh或imp/kvarh）、TV变比KTV、TA变比KTA计算1min平均功率，并记录当日、当月功率最大值和出现时间。 终端具备电压、电流等模拟量采集功能，测量电压、电流、功率、功率因数等，终端具有电压监测越限统计功能，其电压准确度等级为0.5；具有谐波数据统计功能，谐波分量准确度等级为1。 2、数据处理 终端可按照要求采集实时和当前数据；终端可按要求将采集的数据在日末（次日零点）形成各种历史日数据，并保存最近62天日数据；终端可按要求将采集的数据按15min的冻结间隔形成各类冻结曲线数据，并保存最近30天曲线数据；终端可按要求将采集的数据在月末零点（每月1日零点）生成各种历史月数据，并保存最近12个月的月数据。 终端能够监测电能表运行状况、电压偏差监测及电压合格率统计的功能；终端具有按设置的功率因数分段限值对监测点的功率因数进行分析统计，记录每月功率因数越限值发生在各区段的累计时间。 3、参数设置与查询 终端具备通过远程或本地的方式对终端时钟、TA变比、TV变比、电能表常数、限值参数、功率控制参数、预付费控制参数、终端参数、抄表参数等进行读取与设置的功能。 4、控制功能 终端具备的控制功能主要分为功率定值控制（时段功控、厂休功控、营业报停功控、当前功率下浮功控）、电量定值控制（月电控、购电控）、保电/剔除、远方控制这四大类。 5、事件记录 终端根据主站设置的事件属性按照重要事件和一般事件分类记录。每条记录的内容包括事件类型、发生时间及相关情况。对于主站设置的重要事件，当事件发生后终端实时刷新重要事件计数器内容，记为记录，并可以通过主站请求访问召测事件记录，对于采用平衡传输信道的终端应直接将重要事件主动及时上报主站。对于主站设置的一般事件，当事件发生后终端实时刷新一般事件计数器内容，记为事件记录，等待主站查询。 6、数据传输 终端能按主站命令的要求，定时或随机向主站发送终端采集和存储的功率、最大需量、电能示值、状态量等各种信息。对重要数据和参数设置、控制报文的传输具有安全防护措施。终端具备无线公网、RJ-45以太网或光纤通信接口用于远程通信。采用无线公网信道的终端可采取流量控制措施。终端具备中继转发功能。 7、本地功能 终端具有本地状态指示，指示终端电源、通信、抄表等工作状态。并可显示当前用电情况、抄表数据、终端参数、维护信息等。终端具有本地维护接口，通过维护接口设置终端参数，进行软件升级等。本地通信接口中有1路作为用户数据接口，提供用户数据服务功能。由用户根据需要查询实时用电数据和参数（如用电曲线、时段费率、购用电信息等）、供电信息（如停限电通知、电价信息、催费信息等）、告警信息等。 8、终端维护 终端具有自测试、自诊断功能，发现终端的部件工作异常会自动记录。终端接收到主站下发的初始化命令后，能分别对硬件、参数区、数据区进行初始化，参数区置为缺省值，数据区清零，控制解除。终端具备软件远程下载、断点续传等维护功能。 主要特点 1、采用先进的32位RISC嵌入式CPU（ ARM9内核）的硬件平台和基于嵌入式LINUX操作系统开发平台的新一代用电采集设备，集成度高、技术先进，采用GPRS/CDMA/以太网/光纤等通信方式，广泛适用于电力负荷管理系统，为客户服务、用电稽查、有序用电、错峰用电、安全用电、缓解用电紧张提供可靠的技术手段。 2、内置交流电压、电流采样和电流回路CT一次侧短路、CT二次侧短路、开路的防窃电模块。 3、终端内置交流250V/5A长寿命继电器，支持功率定值控制、电量定值控制、费率定值控制、保电/剔除、远方控制。 4、终端内置TCP/IP协议，支持各种有无线网络通信方式；支持网络在线升级。
