长沙威胜DTSD341-9A三相四线谐波关口表

2018-03-14 16:55

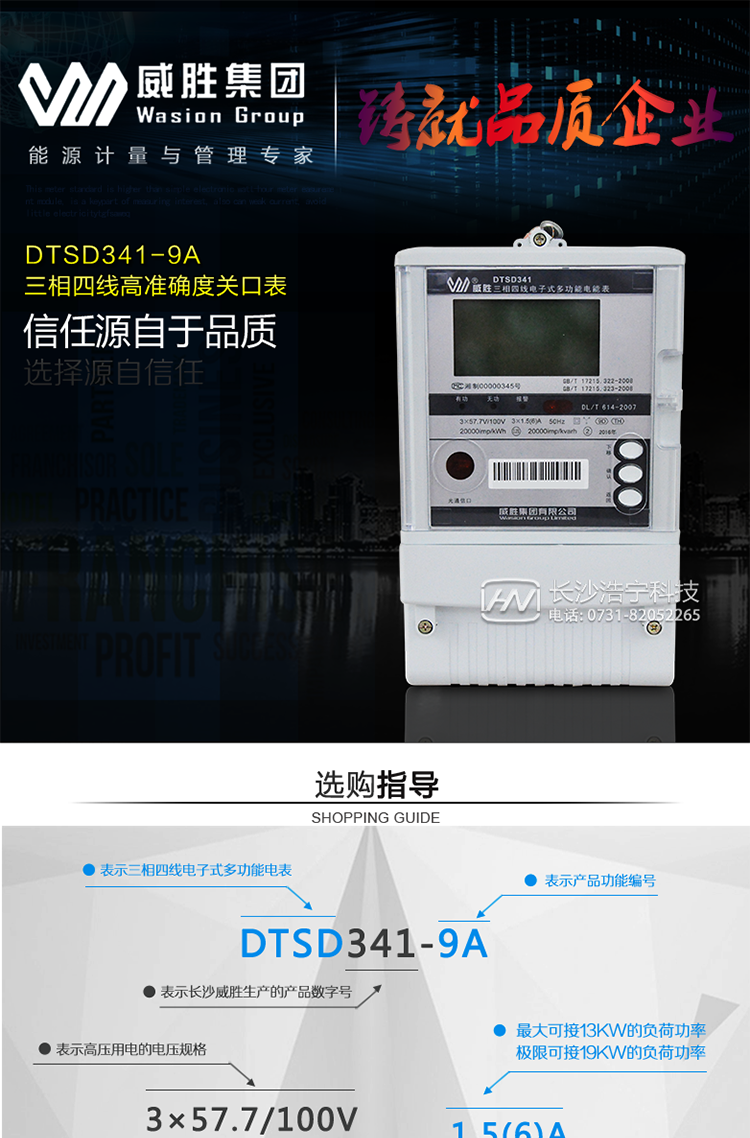

长沙威胜DTSD341-9A三相四线谐波关口表

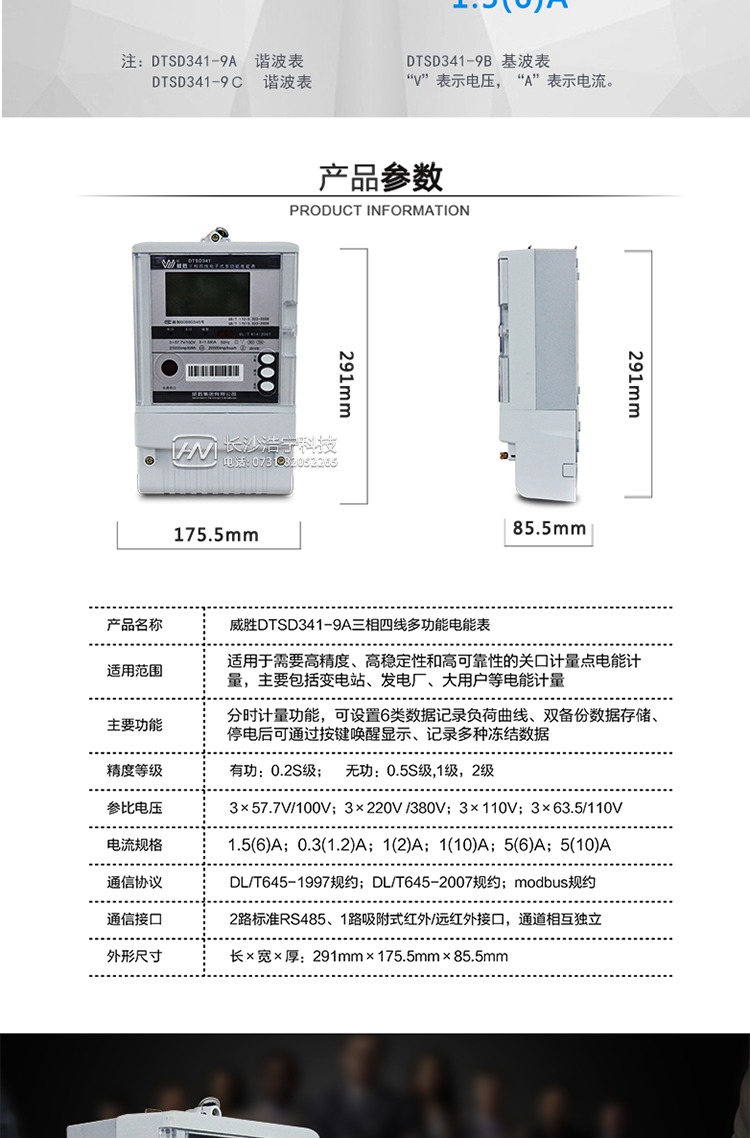

产品型号：DTSD341-9A
接线制式：三相四线制
精度等级：0.2S级
电流规格：1.5(6)A,10(40)A,10(60)A,5(6)A,0.3(1.2)A,20(80)A,15(60)A,30(100)A,1(2)A
电压规格：3X220V/380V
主要功能：有功,功率因素,有功功率,无功功能,四象限无功,电压,电流,事件报警,载波,费控,需量,谐波

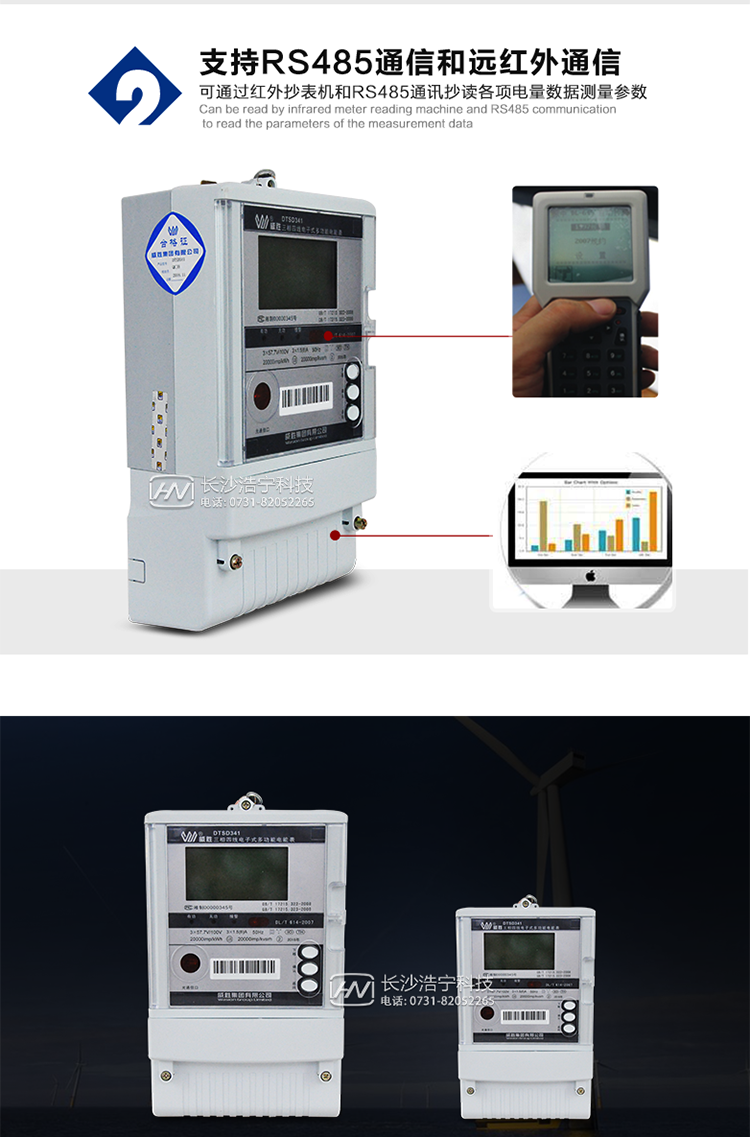

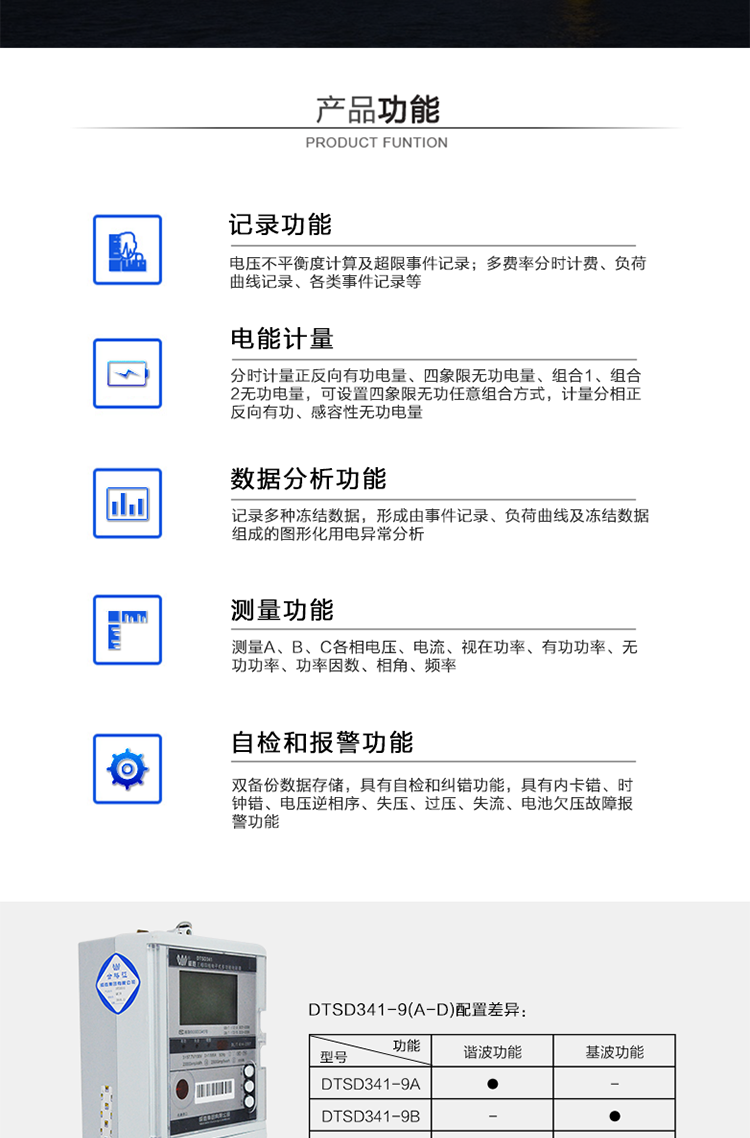

威胜DTSD341-9A主要特点 　　长沙威胜DTSD341-9A三相四线谐波关口表采用高精度DSP计量模块和高性能管理MCU完成电能计量、谐波电能计量与分析、数据处理，有功精度等级0.2S级，具有高品质电磁兼容性、较强的抗干扰能力、数据显示界面美观大方的优势;具有高准确度、高稳定性、高可靠性以及易扩展、易维护、通讯方式灵活等特点，采用拥有多项自主知识产权的高准确度计量方案和计量算法，实现了传统计量芯片无法达到的计量准确度。采用开关电源设计，能适应宽电压范围。 适用场所 　　适用于关口高精度电能计量，变电站、发电厂、大用户的电能计量及谐波计量分析，谐波严重的电气化铁路、钢铁冶金企业、电弧焊机、电弧炉、轧钢机等耗能企业、电动汽车充电站、风力发电等计量点可实现谐波分析、谐波计量。 主要功能 　　分时计量正反向有功电量、四象限无功电量、组合1、组合2无功电量，组合方式：四象限无功任意组合;计量分相正反向有功、感容性无功电量。 　　输入/输出谐波有功电能计量。 　　谐波分析(可计算出谐波电压电流含量、含有率及总畸变率)。 　　全汉字点阵式液晶显示，菜单式操作界面，可图形显示部分数据。大屏幕、宽视角液晶显示，具备丰富的状态指示和汉字提示符，带背光。可显示中文、英文、俄文、西班牙文等; 　　分时计量正反向有功、无功最大需量及发生时间。 　　最大8费率，主副两套时段，时钟双备份，自动纠错，最大可记录13个月历史记录。 　　可设置6类数据记录负荷曲线，容量达到2M字节(可选4M字节)。 　　测量功能:测量A、B、C各相电压、电流、视在功率、有功功率、无功功率、功率因数、相角、频率。 　　记录失压、全失压、失流、全失流、电压合格率、清零、清需量、编程、校时、上电、过压、逆相序、开盖等多种事件。 　　双备份数据存储，具有自检和纠错功能，具有内卡错、时钟错、电压逆相序、失压、过压、失流、电池欠压故障报警功能。 　　具有防窃电开盖检测功能。 四路空接点电能脉冲及LED电能脉冲指示灯输出，报警指示灯输出。 　　2路标准RS485、1路吸附式红外/远红外通信接口，通道相互独立。 　　停电后可通过按键唤醒显示，唤醒后，可以通过液晶显示抄表。 　　AC/DC自适应辅助电源供电，上电后由辅助电源优先供电; 　　记录多种冻结数据，形成由事件记录、负荷曲线及冻结数据组成的图形化用电异常分析; 　　三路光耦空节点可选择单独输出或三合一输出秒脉冲、需量周期或滑差时间到、时段投切。 　　采用开关电源具有宽电压范围。 威胜DTSD341-9A 威胜DTSD341-9A
