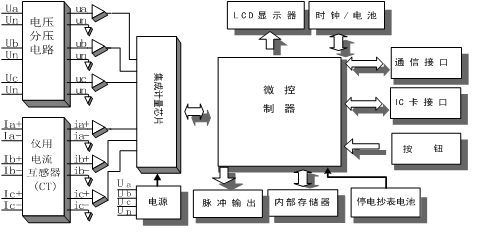

本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电能和无功电能，微控制器依据相应费率和需量等要求对数据进行处理。其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。
图1：工作原理简述(以三相四线表为例)
2. 主要技术参数
| 项目 | 技术要求 |
| 参比电压 | 3×220V/380V，3×57.7V/100V |
| 电压测量范围 | 三相80%Un ~ 120%Un |
| 电流测量范围 | 1％Ib~6Ib |
|
互感器接入式：1(2)A, 1.5(6)A, 5(6)A 直通式：5(20)A,10(40)A, 15(60)A,20(80)A |
|
| 准确度等级 | 有功0.5S级、1级 ; 无功2级 |
| 工作温度 | -25℃～60℃ |
| 极限工作温度 | -40℃～70℃ |
| 相对湿度 | ≤95%（无凝露） |
| 频率范围 | (50±2.5)Hz |
| 启动电流 |
互感器接入式表：2‰In 直通表：4‰Ib |
| 功耗 | ＜1.5W，6VA |
| MTBF | ≥1×105 h |
| 设计寿命 | 10年 |
