华立DDZY285-Z单相电表接线图

2022-06-08 15:11

  在接线的时候一定要看清自己买的电表电流参数,华立DDZY285-Z单相电表有几项电流规格,有互感式的和直通式的。

  直通式单相电表电流规格为:5(40)A;5(60)A;10(40)A;20(80)A

  互感式单相电表电流规格为:1.5(6)A;2.5(10)A

  所以华立DDZY285-Z单相电表接线图有两种,直通式和互感式的,我们先来看看比较简单的直通式单相电表接线图吧,直通式比较简单:

  华立DDZY285-Z单相电表接线图

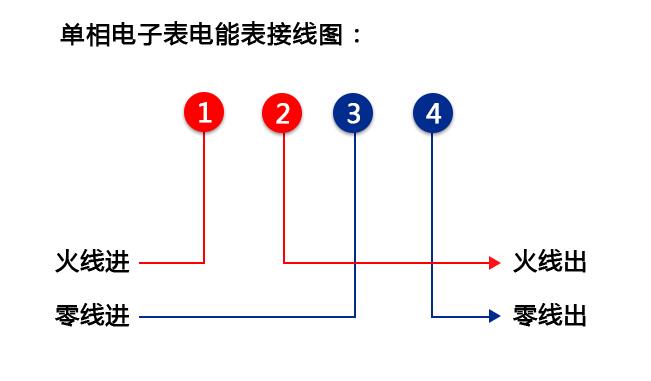

单相电表直通式接线图

  火线从1号口进,2号口出

  零线从3号口进,3号口出

  相对直通式,互感式的接线图相对比较复杂,互感式的接线图分为两种,一种是有连片的一种是没有连片的,我们先来看看有连片的接线图哦。

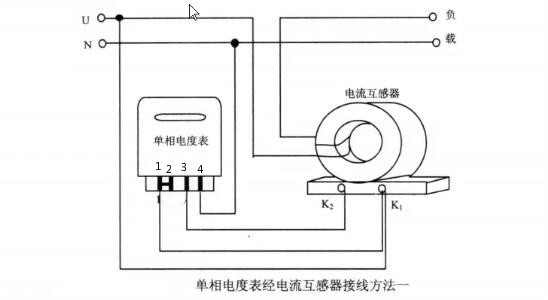

  单相电表互感式接线图
单相电表互感式接线图

  火线连接到互感器K1并联到电表的1号进线口

  K1再并联火线缠绕互感器的连线

  K2接零线3号口入,4号口直接解零线出

  注意:如果单相电表内的连接片没有断开,K2是禁止接地的,要是电表内的连接片已经拆除,那么K2应该接地,下面就是没有连接片的接线图哦!

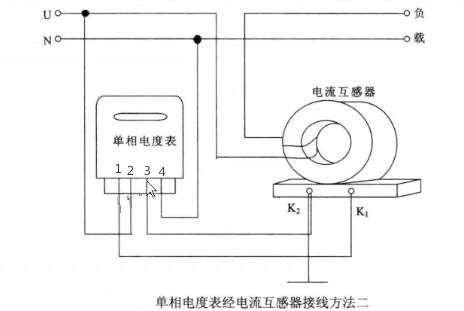

  单相电表互感式接线图
单相电表互感式接线图

  K1接电表1号口, k2接电表3号口

  零线接入4号口,火线缠绕互感器出来到负载

  华立DDZY285-Z单相电表在单相电表里面功能还是比较齐全的,市场价大概在300元左右,性价比比较高,带有电能计量参数监测功能、分时功能、防窃电功能、费控及管理功能,买电表上浩宁电表网,10年专注电表经销。
