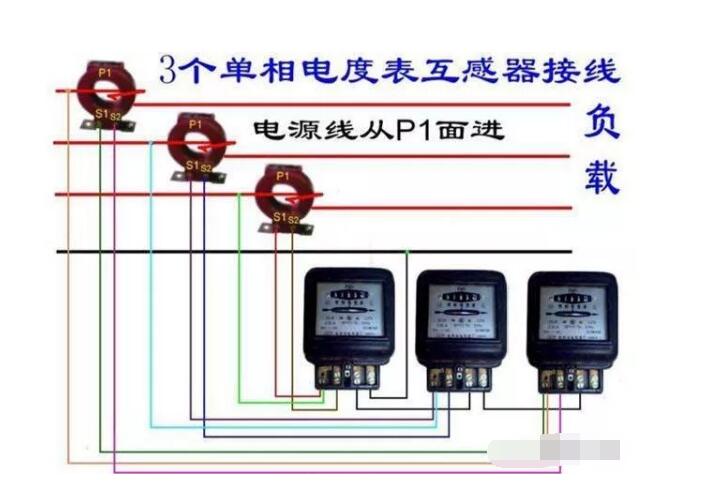

三相四线电路可以看成三个单相电路，三个单相电路的功率之和就是总功率，我们可以连接三个相同的单相表也可以用一个三相四线的电表。其实三相四线电表的接线其实也是这个原理哦。

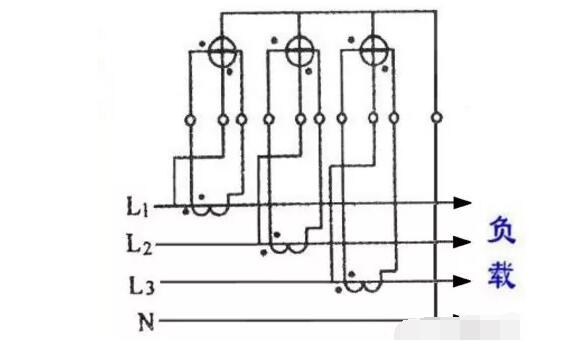

三相四线电表接线原理图
三相四线电表接线实物原理图
三相四线的电表又分为直通式和带电流互感式接线。负载过多电流过大超过电表的电能范围时必须加电流互感器。
三相四线电表接线图：直通式
1、3接线柱;4、6接线柱;7、9接线柱分别为A、B、C三相电流线圈，1、4、7接线柱接电源侧A、B、C。3、6、9接线柱接负载。2、5、8接线柱为电压线圈。10、11接线柱接零线N。

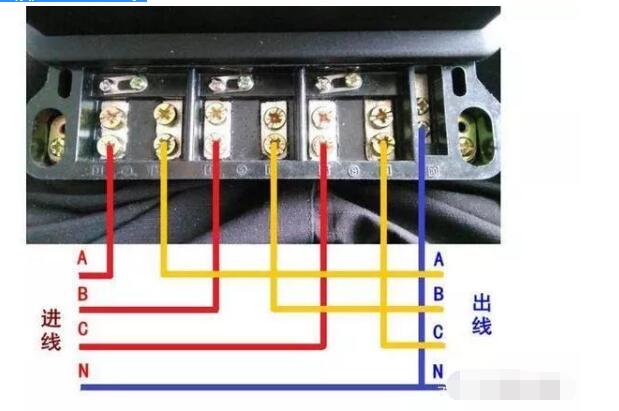

三相四线电表直通式实物接线图
三相四线电表接线图：互感式
翻过接线端子盖,就可以看到三相四线电表接线图。
其中1、4、7接电流互感器二次侧S1端，即电流进线端;
3、6、9接电流互感器二次侧S2端，即电流出线端;
2、5、8分别接三相电源;
10、11是接零端。为了安全，应将电流互感器S2端连接后接地。注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。下面是详细操作。

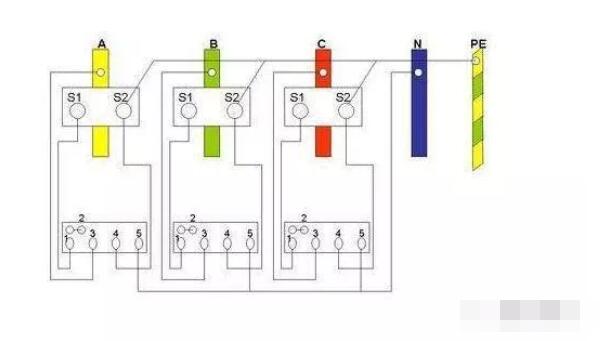

A黄线，电压线接入2号口，电流线经过第1个电流互感器S1接入1号口输入，S2接入3号口输出
B绿线，电压线接入5号口，电流线经过第2个电流互感器S1接入4号口输入，S2接入6号口输出
C红线，电压线接入8号口，电流线经过第3个电流互感器S1接入7号口输入，S2接入9号口输出
N黑线一般代表零线，直接接入10号口。

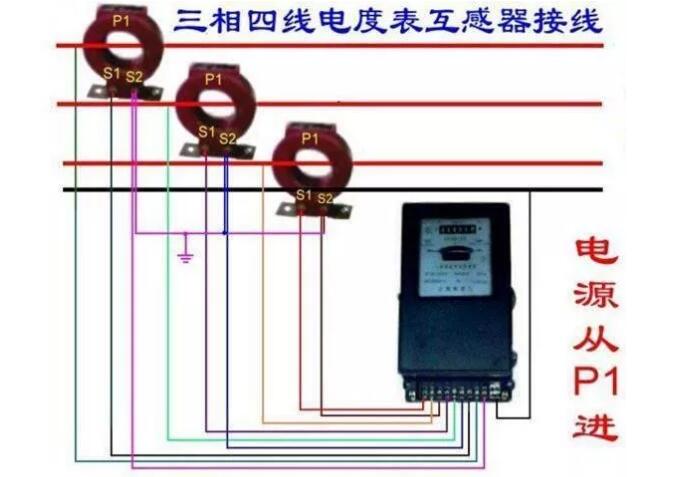

三相四线电表互感式实物接线图
