三相电表分为三相三线电表和三相四线电表,三相电表安装图一般在电表的说明书里面都有的,“浩宁科技”为您收集了三相电表安装图,希望对您有所帮助。
以威胜DTSD341型号为例,以下是安装尺寸和接线图,当然不同品牌不同型号的电表安装尺寸是有差别的,如果您需要其他电表的安装图,您可以联系我们,我们将为您解决问题。“浩宁科技”是各大品牌电表的代理商!

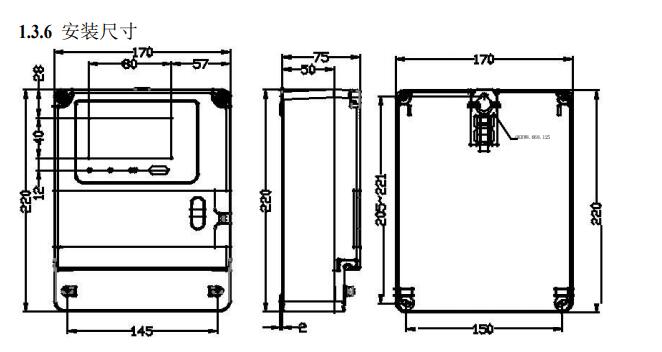

威胜DTSD341安装尺寸

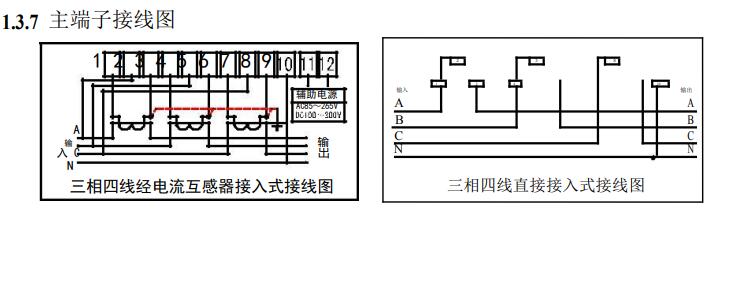

威胜DTSD341主端子接线图
其中1、4、7接电流互感器二次侧S1端,即电流进线端;
3、6、9接电流互感器二次侧S2端,即电流出线端;
2、5、8分别接三相电源;
10、11是接零端。为了安全,应将电流互感器S2端连接后接地。注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。下面是详细操作。
A黄线,电压线接入2号口,电流线经过第1个电流互感器S1接入1号口输入,S2接入3号口输出
B绿线,电压线接入5号口,电流线经过第2个电流互感器S1接入4号口输入,S2接入6号口输出
C红线,电压线接入8号口,电流线经过第3个电流互感器S1接入7号口输入,S2接入9号口输出
N黑线一般代表零线,直接接入10号口。
